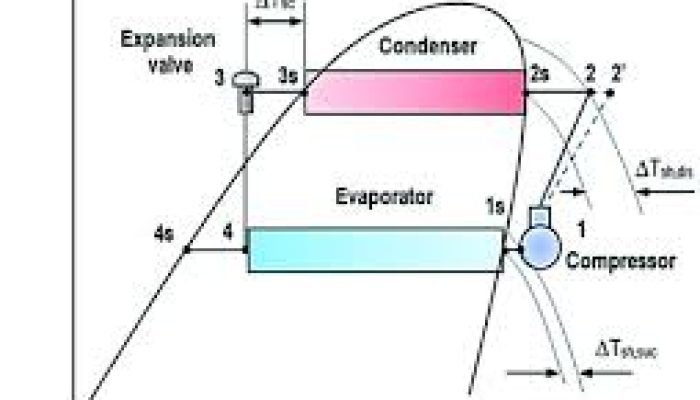

Pada diagram P-h, sumbu vertikal menunjukkan tekanan refrigeran dan sumbu horizontal menunjukkan entalpi. Proses-proses pada diagram ini adalah:
1-2: Kompresi isentropik di kompresor
2-3: Kondensasi di kondensor
3-4: Ekspansi di katup ekspansi
4-1: Evaporasi di evaporator

2. T-s Diagram (Temperature–Entropy)

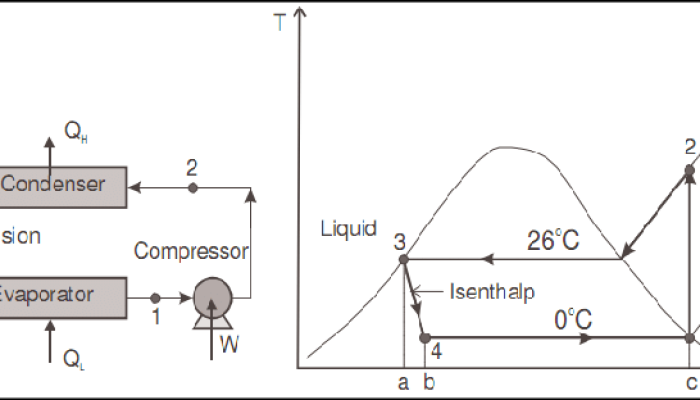

Pada diagram T-S, sumbu vertikal menunjukkan temperatur dan sumbu horizontal menunjukkan entropi. Diagram ini memperlihatkan perubahan kualitas energi dan irreversibilitas sistem. Proses-prosesnya sama seperti pada diagram P-h, namun lebih menekankan pada perubahan temperatur dan entropi.

Dengan memahami kedua diagram ini, mahasiswa dapat menganalisis performa sistem AC mobil, menghitung efisiensi (COP), serta mengidentifikasi perbedaan antara siklus ideal dan siklus nyata.
